關于“重錘1512破碎機尺寸及構造圖”詳細介紹

1512重錘破作為重錘式破碎機的一個型號，其構造部分包括機架、轉子、錘頭、反擊襯板、篩板等組成，具有破碎比大，破碎效率高、一次破碎成型等性能優(yōu)勢，適合破碎石灰石等硬度不高的物料。

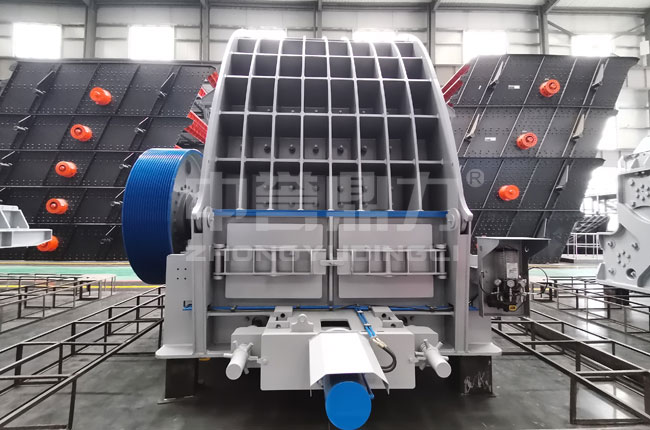

重錘1512破碎機尺寸及構造

1512重錘破碎機參數

1512重錘破碎機外形長3220mm，寬2520mm，高2800mm；轉子的直徑為1500mm，長1160mm；進料口大小為1200×900mm，能破碎≤600mm的大塊物料。

重錘破碎機內部構造

重錘式破碎機整體結構不是很復雜，組成部分包括機體、襯板、出料口、錘盤、錘軸、錘頭、轉子、皮帶輪、活動襯板、觀察門等。

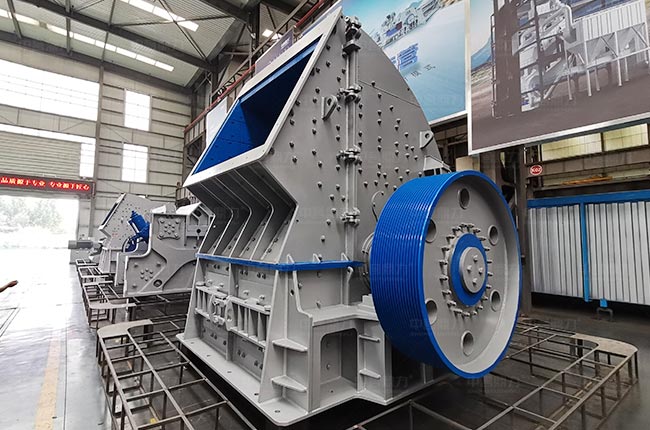

重型錘式破碎機結構圖

1、機殼：機殼部分包括上機體、下機座，上機體開有進料口，可液壓開蓋便于維護或更換錘頭襯板，下機座開設有觀察檢修門，可直觀了解錘頭磨損情況及出料情況。

2、轉子：轉子是一個組件，包括主軸、錘盤、銷軸、錘頭等，主軸是支承轉子的主要零件，錘頭通過銷軸安裝在錘頭上。

3、主軸：根據型號的不同錘破主軸一端或兩端會有皮帶輪，通過電動驅動旋轉。

4、錘頭、襯板：錘頭和襯板是重型錘式破碎機易磨損件，一般大概需要三個月更換一次，錘頭或襯板磨損情況受材質影響，如強度高的熱復合雙金屬高鉻合金錘頭使用周期就相對較長。

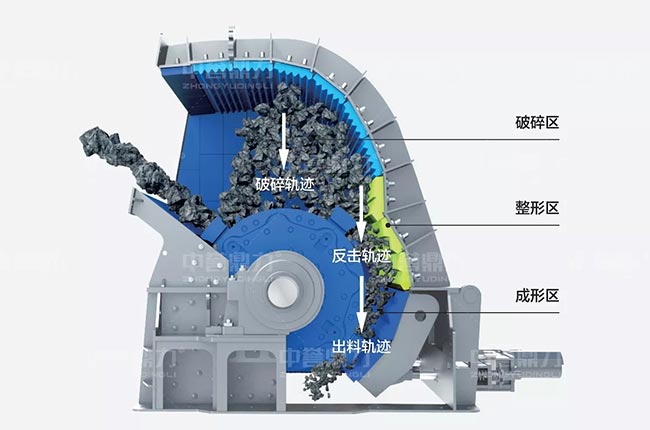

重錘破碎機工作原理圖

重錘破碎機工作原理圖

1512重錘式破碎機工作時，轉子在破碎腔內高度旋轉，帶動錘頭沖擊進入機腔的物料至破碎區(qū)的波紋襯板上，然后會在整形區(qū)二次整形破碎，出料區(qū)控制出料粒度大小。
